EKG-Klebeelektroden für die Praxis: Solid Gel, Liquid Gel und die richtige Elektroden-Wahl

Zum Abschluss unserer Diagnostik-Woche geht es um ein Verbrauchsmaterial, das jede Praxis mit EKG-Gerät kennt: die EKG-Klebeelektrode. Auf den ersten Blick ein triviales Produkt – ein Klebepad mit Gel, das ans Patientenkabel gesteckt wird. In Wahrheit entscheidet die Auswahl der richtigen Elektrode über die Signalqualität, die Verlässlichkeit der Aufzeichnung und – bei ungünstiger Wahl – über die Nachbestellhäufigkeit im Praxis-Alltag. Wer das erste Mal ein EKG mit einer für den Patiententyp falschen Elektrode gemacht hat, weiß: Elektroden sind kein Nebensortiment.

Wir stellen im letzten Post der Diagnostik-Woche die Standard-Klebeelektrode für das Ruhe-EKG vor, ordnen den Unterschied zwischen Solid Gel und Liquid Gel ein und geben eine Übersicht über die verschiedenen Elektroden-Typen im K.Ä.B.-Sortiment. Der Beitrag richtet sich an Hausärzte, Kardiologen und Sportmediziner mit eigener EKG-Diagnostik – und an alle Praxisverantwortlichen, die die Rahmenverträge für EKG-Verbrauchsmaterial neu aufsetzen.

Was EKG-Klebeelektroden eigentlich leisten

Eine EKG-Klebeelektrode hat eine einzige, aber anspruchsvolle Aufgabe: die elektrischen Spannungsänderungen des Herzmuskels von der Haut zum Aufnahmegerät zu übertragen – zuverlässig, reproduzierbar und ohne Artefakte. Der klassische Aufbau:

• Schaumstoffträger. Die Basis. Schaumstoff bietet Komfort für den Patienten, passt sich der Hautoberfläche an und ist mechanisch belastbar. Bei Textil-Vlies-Trägern ist die Anpassung noch feiner, dafür sind sie weniger robust.
• Klebefläche. Umgibt die eigentliche Elektrode und sorgt für die Haftung an der Haut. Muss stark genug haften, um während der gesamten Messung zu halten, aber wieder abziehbar sein, ohne die Haut zu verletzen.
• Sensor mit Gel. Der eigentliche Kontakt zur Haut. Silber-Silberchlorid-Sensoren sind Standard; das Gel stellt den elektrischen Kontakt sicher und reduziert die Impedanz zwischen Haut und Sensor.
• Druckknopf-Anschluss. Die Verbindung zum Patientenkabel. Standardisiert, sodass Elektroden verschiedener Hersteller mit gängigen EKG-Geräten kompatibel sind.

Der spannendste – und in der Beschaffung oft nicht bewusst wahrgenommene – Punkt ist das Gel. Denn genau hier trennen sich zwei Elektroden-Familien, die im Praxis-Alltag unterschiedliche Rollen spielen.

Solid Gel oder Liquid Gel – die zentrale Auswahlfrage

Klebeelektroden gibt es in zwei Gel-Varianten, die im K.Ä.B.-Sortiment mit den Kürzeln SG und LG gekennzeichnet sind:

Für den Alltag der niedergelassenen Praxis ist Solid Gel die Standard-Wahl. Die feste Konsistenz bietet Haltbarkeit im geöffneten Blister, gute Signalqualität und eine für die meisten Erwachsenen ausreichende Leitfähigkeit. Wo die Standard-Elektrode an Grenzen kommt – bei dünner Altershaut, bei schwierigen Signalverhältnissen oder bei Langzeit-Messungen –, ist Liquid Gel die Alternative. Viele Praxen führen beide Varianten parallel im Sortiment.

Die F 3240 SG im Detail

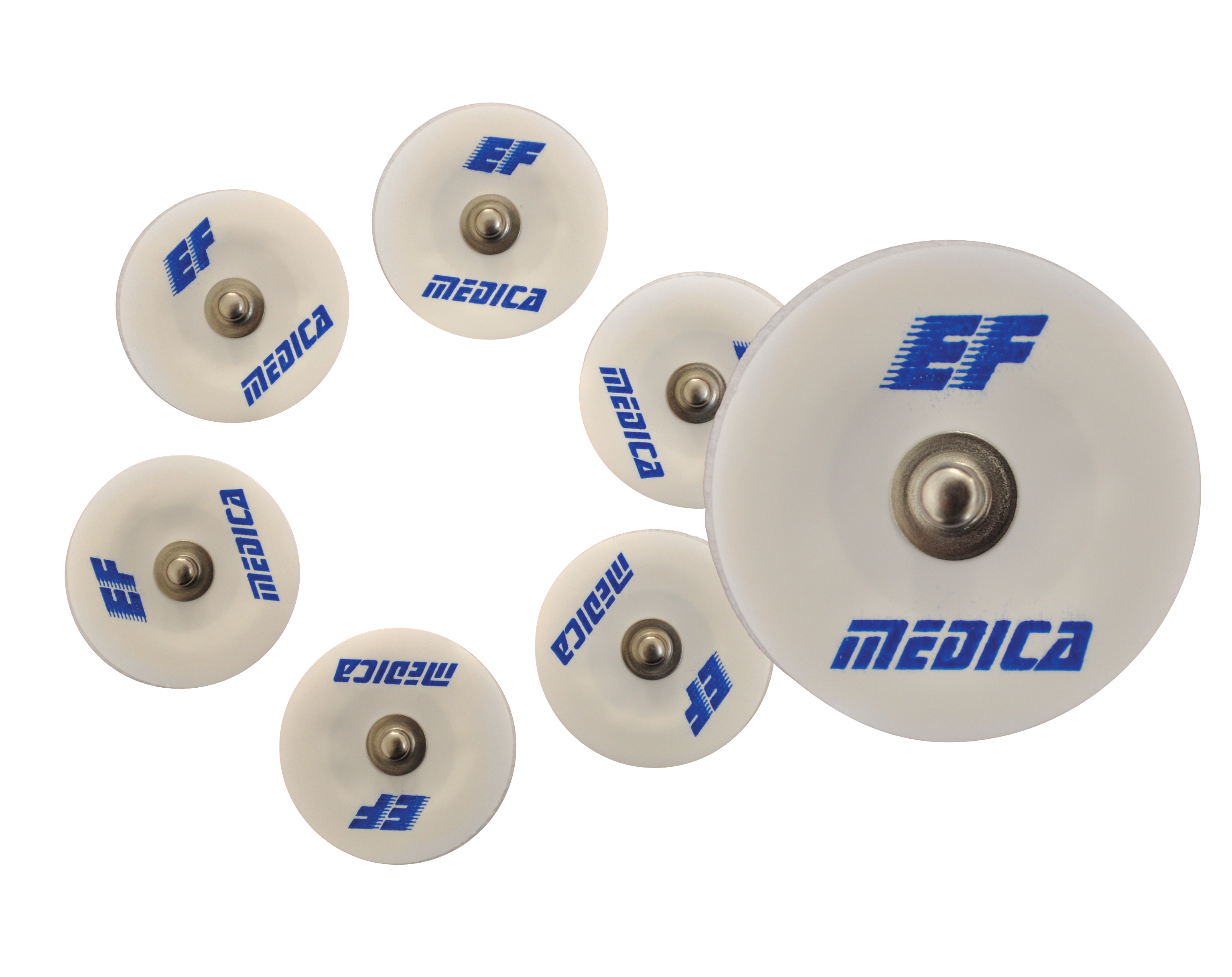

Unsere Standard-Klebeelektrode für das Ruhe-EKG ist die F 3240 SG. Konstruktion und Spezifikationen:

Die Blister-Verpackung zu je 10 Elektroden hat einen praktischen Vorteil: Sie erlaubt es, nicht angebrochene Blister länger gelagert zu lassen, während der aktive Blister aufgebraucht wird. Das Gel bleibt in ungeöffneten Blistern deutlich länger formstabil.

Übersicht: Alle EKG-Elektroden-Typen im K.Ä.B.-Sortiment

Neben der Standard-Ruhe-EKG-Elektrode gibt es je nach Untersuchungsart weitere Elektroden-Typen. Ein Überblick:

Die Wahl der Elektroden-Kombination hängt vom EKG-Gerät und vom Praxisprofil ab. Klassisch werden Extremitäten-Klammerelektroden mit Klebeelektroden für die Brustwand kombiniert – die Mehrweg-Elektroden für die Extremitäten sind wirtschaftlich, die Einweg-Klebeelektroden für die Brustwand hygienisch und in der Handhabung schneller.

Zubehör: Adapter und Anschlüsse

Zwischen dem Bananenstecker am Patientenkabel und der Elektrode braucht es je nach Konstruktion einen passenden Adapter. Wir führen die gängigen Verbindungsstücke:

• Druckknopfadapter. Wird auf den Bananenstecker aufgesteckt und rastet dann am Druckknopf der Klebeelektrode ein.
• Klemm-Adapter. Für Elektroden ohne Druckknopf – hält mit einer Klemme.
• Knopf-Klemme. Kombinierte Lösung – Aufsteckadapter auf Bananenstecker, Halterung mit Klemme am Druckknopf.

Für die Standard-Klebeelektrode F 3240 SG mit Druckknopf ist der Druckknopfadapter die passende Wahl. Wichtig: Der Adapter sollte fest sitzen, aber lösbar bleiben – ein Adapter, der sich beim Abziehen der Elektrode nicht löst, führt zu Hautreizungen und einer verlorenen Elektrode.

Anwendungshinweise für eine belastbare Signalqualität

• Hautvorbereitung: die Kontaktstelle vor dem Aufkleben rasieren (bei starkem Behaarung), mit Alkoholtupfer entfetten und gut trocknen lassen. Ohne diese Vorbereitung leidet die Signalqualität – oft mit sichtbaren Artefakten im EKG
• Elektrode mit sanftem Druck auf die Haut aufkleben, gleichmäßiger Kontakt über die gesamte Fläche wichtig
• Nach dem Aufkleben nicht mehr verschieben – der Gel-Kontakt wird sonst gestört, die Klebekraft reduziert
• Vor dem Abziehen der Elektrode die Haut mit einer Hand fixieren, um Hautzug und -reizung zu minimieren
• Bei Kontrollmessungen die Elektroden-Positionen einheitlich wählen (nach Ableitung V1-V6 und Extremitäten) – auch geringe Positionsabweichungen können die Wellenform verändern
• Gebrauchte Elektroden nicht wiederverwenden – das Gel ist verbraucht, die Klebekraft reduziert, die Kreuzkontamination droht
• Vorratsblister trocken und bei Raumtemperatur lagern, nicht in direkter Sonne

Häufige Anwendungsfehler

• Elektroden werden auf ungereinigter, fettiger Haut aufgeklebt – Signalqualität wird schlecht, im EKG erscheinen Artefakte
• Falscher Elektroden-Typ für die Situation gewählt – Solid Gel bei dünner Altershaut oder umgekehrt Liquid Gel bei Belastungs-EKG mit Schweißneigung
• Blister wird nach Anwendung nicht wieder verschlossen – restliche Elektroden trocknen aus, sind bei nächster Anwendung nutzlos
• Adapter wird zu fest auf den Druckknopf gepresst – die Elektrode wird beim späteren Ablösen des Adapters ganz mit abgezogen, während die Haut noch dranklebt
• Elektroden werden zu früh nach dem Aufkleben aktiviert – der Gel-Haut-Kontakt braucht kurz Zeit, um sich zu setzen; die erste Aufzeichnung kann Artefakte enthalten
• Restbestände über das Ablaufdatum hinaus verwendet – trockenes Gel liefert unzuverlässige Signale, die Klebekraft ist reduziert
• Bei stark behaarten Patienten ohne Rasur aufgeklebt – Gel und Kleber haben keinen sauberen Hautkontakt, die Elektrode sitzt lose und liefert schlechte Signale

FAQ

Ist die F 3240 SG mit meinem EKG-Gerät kompatibel?

Die Elektrode ist mit allen EKG-Geräten kompatibel, die mit Druckknopf-Elektroden arbeiten. Ursprünglich wurde sie für Cardioline-Geräte konzipiert, funktioniert aber ebenso an anderen marktgängigen Geräten. Bei Zweifeln kann die Kompatibilität mit einer Musterlieferung geprüft werden – sprechen Sie unseren Innendienst an.

Was ist der Unterschied zu einer Stresselektrode?

Stresselektroden sind speziell für das Belastungs-EKG (Ergometrie) konstruiert. Sie haben eine stärkere Klebekraft für schwitzende Haut und sind so ausgelegt, dass sie auch bei Muskelaktivität und starker Bewegung stabil bleiben. Für das Standard-Ruhe-EKG sind sie überdimensioniert und teurer.

Wann sollte ich auf Liquid Gel wechseln?

Bei geriatrischen Patientinnen mit dünner Haut, bei sehr trockener Haut, bei Patienten mit sehr niedrigen Signalamplituden im EKG (schwierige Ableitung) und bei Langzeit-EKG-Anwendungen. Das flüssige Gel-Reservoir gleicht Unregelmäßigkeiten der Hautoberfläche besser aus und liefert eine stärkere Signalqualität. Für den Standard-Fall in der Erwachsenen-Praxis ist Solid Gel die bessere Wahl.

Wie lange sind ungeöffnete Blister haltbar?

Die Haltbarkeit steht auf der Packung und liegt in der Regel bei 24 bis 36 Monaten ab Herstellung. Ungeöffnete Blister behalten die Gel-Konsistenz zuverlässig; angebrochene Blister sollten innerhalb weniger Wochen aufgebraucht werden. Für die Bestellrhythmus-Planung ist der reale Praxis-Verbrauch die richtige Kalkulationsgrundlage – zu große Vorräte bringen keine Vorteile.

Kann ich EKG-Elektroden wiederverwenden, wenn sie nach der Anwendung noch kleben?

Nein. Auch wenn die Klebefläche optisch noch intakt wirkt, ist das Gel nach der Anwendung nicht mehr in der Ausgangs-Konsistenz. Wiederverwendung führt zu unzuverlässigen Signalen und ist aus hygienischen Gründen (Kreuzkontamination) ausgeschlossen. Einweg heißt hier tatsächlich Einweg.

Reichen 10 Elektroden für ein EKG?

Für das Standard-12-Kanal-EKG braucht es 10 Elektroden (6 Brustwand-Elektroden V1-V6, 4 Extremitäten-Elektroden für rechten Arm, linken Arm, rechtes Bein, linkes Bein). Bei Verwendung von Extremitäten-Klammerelektroden für die Extremitäten reduziert sich der Klebeelektroden-Bedarf auf die 6 Brustwand-Elektroden – wirtschaftlicher bei häufigen Ruhe-EKGs.

Sind die Elektroden auch für Kinder geeignet?

Für Kinder ab dem Schulalter ist die Standardgröße 32×40 mm einsetzbar. Für Säuglinge und Kleinkinder gibt es spezielle Neonatal-Elektroden mit kleinerer Fläche und für die zarte Haut angepasstem Kleber – auf Anfrage lieferbar.

Bestellung und Beratung

Die EKG-Klebeelektroden F 3240 SG (Art.-Nr. 6203207) und die weiteren Elektroden-Typen sind über unseren Onlineshop unter kaeb.at/shop bestellbar. Für Rahmenverträge, kombinierte Bestellungen aus der Diagnostik-Grundausstattung (inkl. EKG-Papier, Ultraschallgel, Verbrauchsmaterial) oder eine Beratung zur passenden Elektroden-Konfiguration für Ihre EKG-Geräte-Landschaft erreichen Sie unseren Innendienst unter +43 6245 84051 oder per E-Mail an office@kaeb.at.
